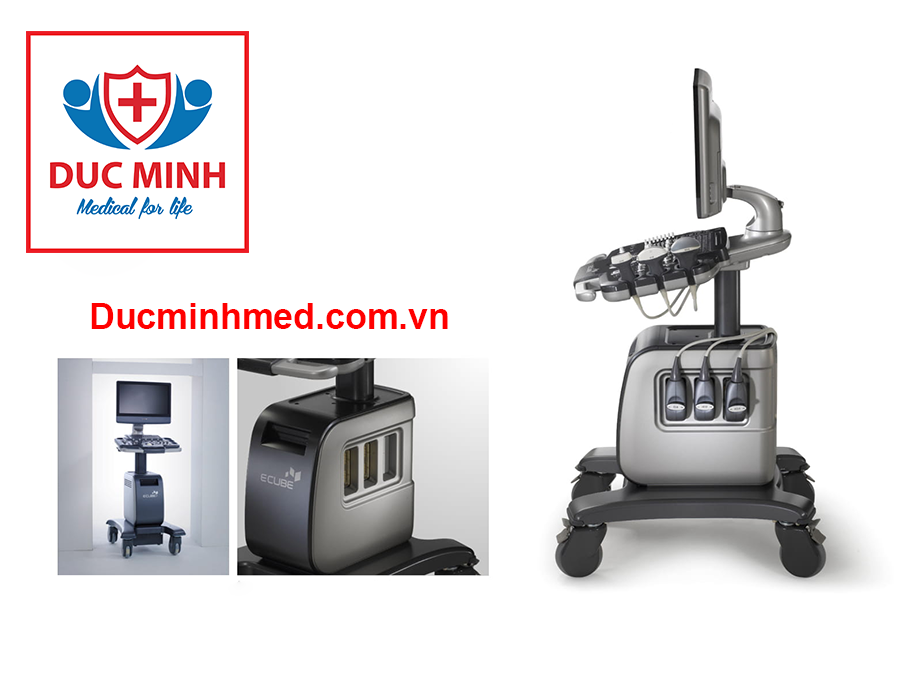

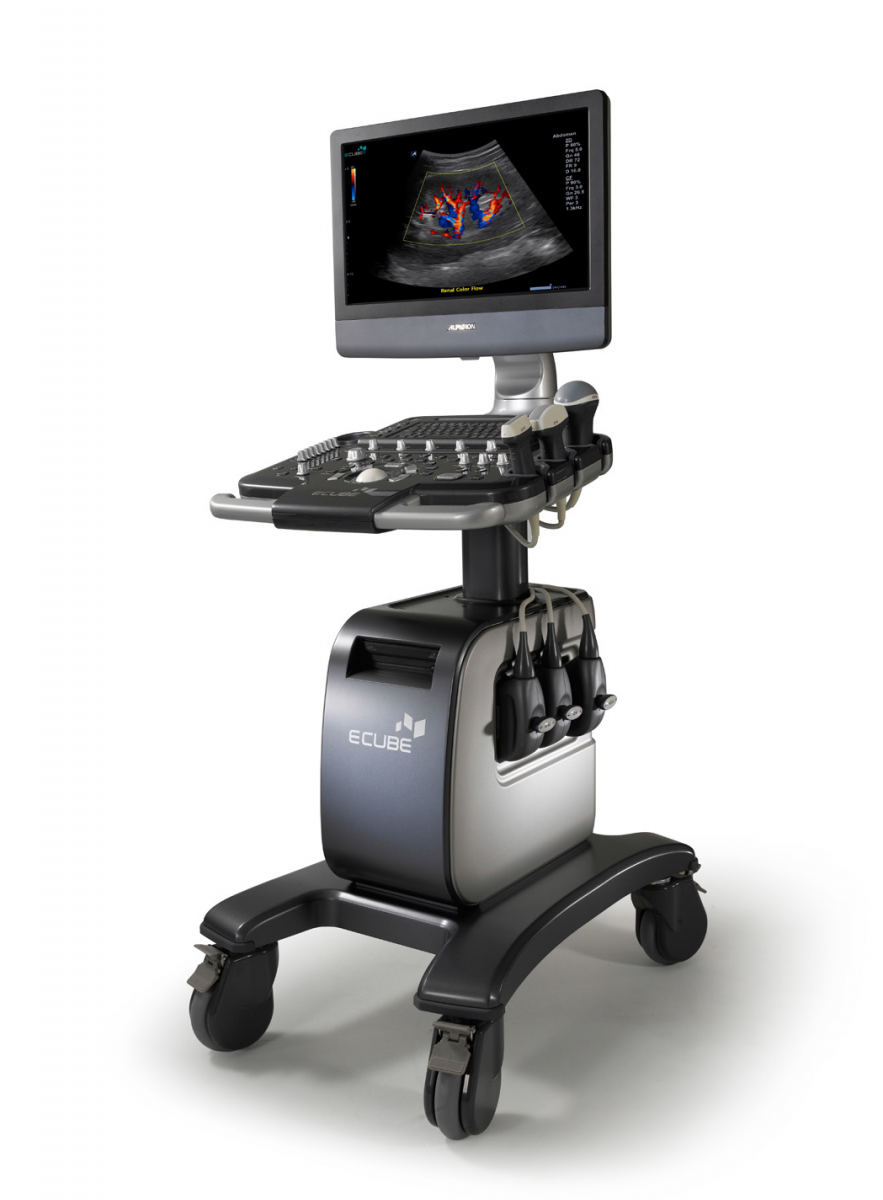

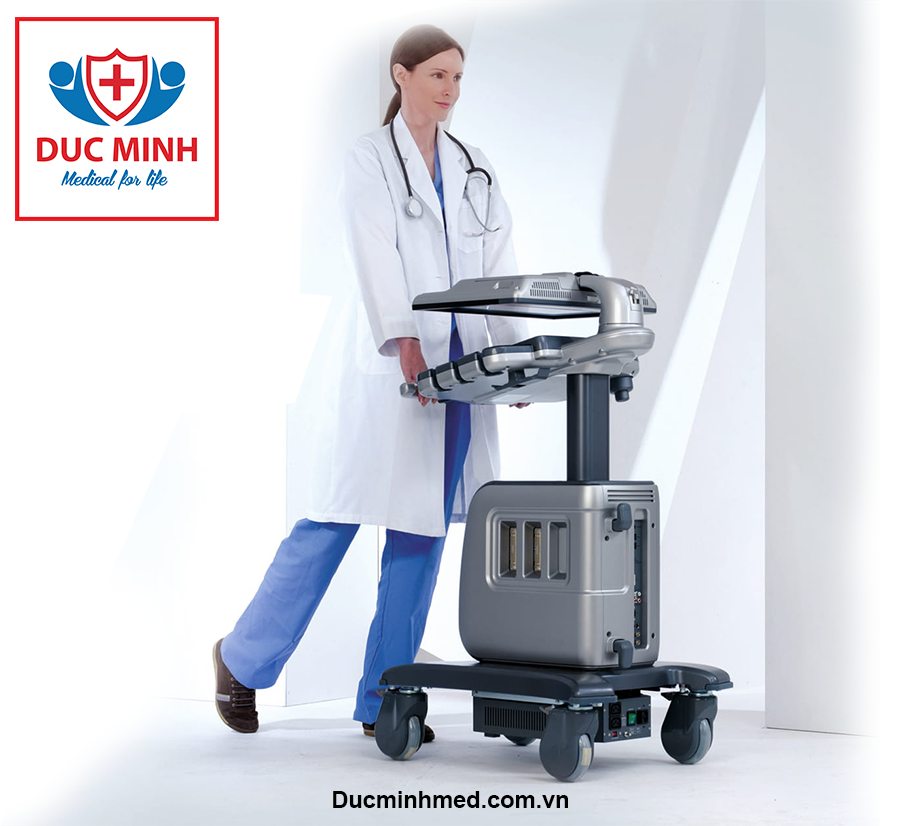

Máy siêu âm mầu 4D Ecube 7

I. GIỚI THIỆU HỆ THỐNG
1. Kích thước máy.

• Trọng lượng: 57kg
• Chiều cao: 1355/1425 mm
• Chiều rộng: 509mm
• Chiều sâu: 670mm

2. MONITOR

• Màn hình tinh thể lỏng LED 18.5 inch
• Điều chỉnh độ sáng, độ tương phản bằng phím hiển thị ngay trên màn hình (OSD button).
• Sử dụng công nghệ IPS (In plane switching) tăng cường tối đa khả năng hiển thị mầu sắc một cách trung thực và góc nhìn.
• Góc xoay của màn hình.
• Loa âm thanh n i tích hợp.
• Kích thước màn hình : 1366 X 768mm  Kích thước hiển thị : 880 X 660mm

3. Cổng kết nối đầu dò
3 c ng cắm đầu dò (01 c ng mật độ cao)
4. Bảng điều khiển
Bàn phím ABC kiểu back-lit
Bàn phím QWERTY đa ngôn ngữ
Nút chỉnh TGC(Time Gain Compensation) 8 bước.
5 phím mềm.
2 phím người dùng tự định nghĩa.
14 phím cài đặt trước.
Có chức năng bật/tắt đèn chiếu sáng của các phím trong bảng điều khiển
5. Ổ Cứng
Ổ cứng bên trong dung lượng 500GB (385GB dành cho quản lý dữ liệu bệnh nhân).
 6. Nguồn điện sử dụng
Điện áp: 100 - 120V, 220 - 240VTần số : 50/60Hz
Công suất : Tối đa 600 VA với thiết bị ngoại vi bên trong và bên ngoài.

II. TỔNG QUAN HỆ THỐNG
1. Các ứng dụng

• Siêu âm bụng
• Siêu âm sản khoa
• Siêu âm phụ khoa
• Siêu âm tim mạch
• Siêu âm mạch máu
• Siêu âm đường tiết niệu
• Siêu âm các bộ phận nhỏ và đặc biệt
• Siêu âm nhi khoa và trẻ sơ sinh
• Siêu âm xuyên xọ
• Siêu âm cấp cứu

2. Các phương thức hoạt động

• B-Mode (cơ bản và Harmonic).
• M-Mode.
• Chế độ Pulse Wave – PW
• Chế độ Xung liên tục – CW
• Chế độ màu mạch – CF
• Chế độ Power Doppler – PD
• Giải ph u M-Mode.
• THI – Hình ảnh Harmonic ( PI/FTHI)
• Định hướng tia – Beam Steering
• Chế độ định hướng Power Doppler
• SRI: (SRI: Speckle Reduction Imaging – giảm đốm hình ảnh)
• Full SRI : Chế độ full SRI
• Không gian kép  Tần số kép.
• Auto IMT  Tự động tìm thấy PW
• Panoramic B /CF
• Xpeed – Cân bằng
• Gain trên 2D / CF / PW
• Chế độ 3D/4D

3. Xử lý hình ảnh 2D
o B - Mode
o M - Mode.
o PW Mode
o Color flow mode - CF Mode
o Power Doppler Mode – PD Mode
o Chế độ 3-4D sử dụng với đầu dò 3-4D
